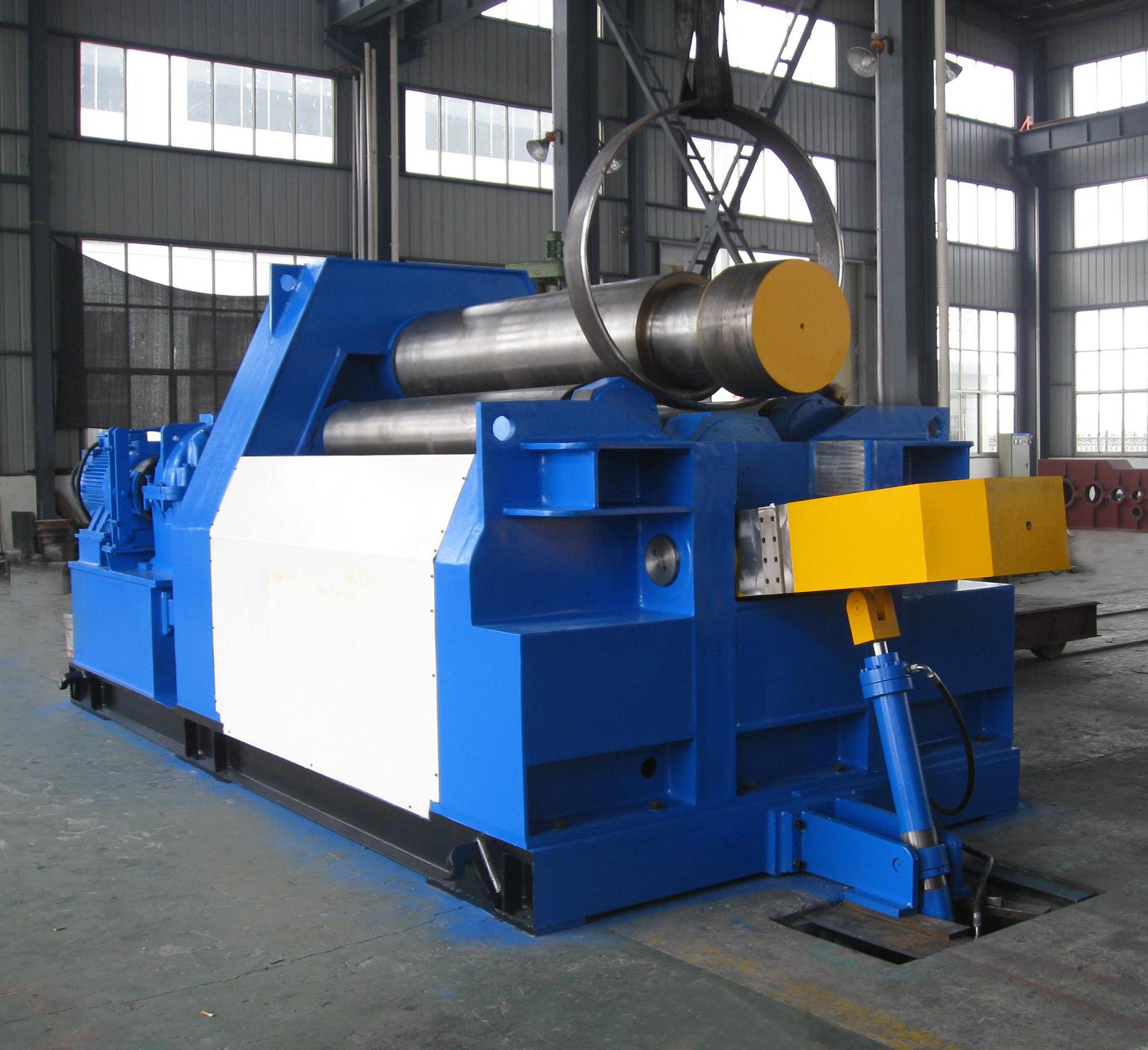

数控四辊卷板机的结构讲解
卷板机是卷板设备的一种形式，适用于金属板材的弯曲成形工作，可卷制圆形，弧形和一定范围内的锥形工件，并有板材端部预弯功能，剩余直边小，工作效率高，并可卷板机上对金属板材进行粗略校平等功能。
数控四辊卷板机是金属板材弯曲、校正机械，专用于金属板材的成形弯曲工作。各种规格的筒形、弧形工件的预弯、卷曲成形可在一次上料后完成，借助辅助装置，可以进行锥形筒体的卷制?；箍梢远越鹗舭宀慕写致缘恼喂ぷ?。
四辊卷板机可以不借助其它设备模具，直接预弯板材端部，它可以不要板材调头，而卷成工件。这样不仅提高了效率，保证了工件质量，而且工艺简单，操作方便，减轻工人的劳动强度。
数控四辊卷板机的结构讲解
（1）上辊装置
上辊装置主要由主油缸、上辊轴承座、上辊、双列调心轴承等组成。上辊为卷板机的重要部件，上辊两端轴颈采用特宽型双列调心滚子系列轧机滚动轴承，由于采用调心滚子轴承，有利于主辊倾斜，便于卷锥。两主油缸提供卷制板材所需的加压力。
(2) 水平移动装置
水平移动装置由移动电机提供动力，通过减速机、蜗轮蜗杆、丝杆螺母机构带动上辊装置的水平移动，实现板材的非对称卷制。
（3）下辊装置
下辊装置由下辊、下辊轴承座、输入齿轮、滑动轴承等组成。下辊为卷板机的重要部件，它适用于常温条件下和低速重载场所。
(4) 托辊装置
托辊装置由托辊、斜楔机构、托辊调节手轮等组成。托辊共一组，根据卷制板材规格的负荷大小，分别进行上下调节。
（5）主传动装置
由主电机、电液推杆制动器、圆柱齿轮减速机、输出齿轮组成。
（6） 翻倒装置
翻倒装置由滑枕、翻倒油缸等组成。装于翻倒机架一侧，用于翻倒机架的翻转及恢复。翻倒装置的翻倒，便于制品沿辊子的轴向方向取出。
（7）液压系统
上辊施压、倒头全部运动由一个液压站集中控制。整个系统由液压泵站、电磁阀、叠加阀、油缸和管路组成 。所有阀件及辅件均为板式集成块连接。为了保证液压系统有效工作，设有?；ぷ爸?。
（8）电控系统
设备电控系统包括电控柜、操作控制台、手持式控制盒等。本机器的主开关具有短路?；ず椭鞯缁墓乇；すδ?。一台主电机驱动下辊旋转，一台电机驱动上辊水平移动，一台电机驱动一套液压泵站，具有短路过热?；?，电机的正反转由交流接触器控制；控制电路采用PLC可编程控制器控制，继电器少，动作可靠。
